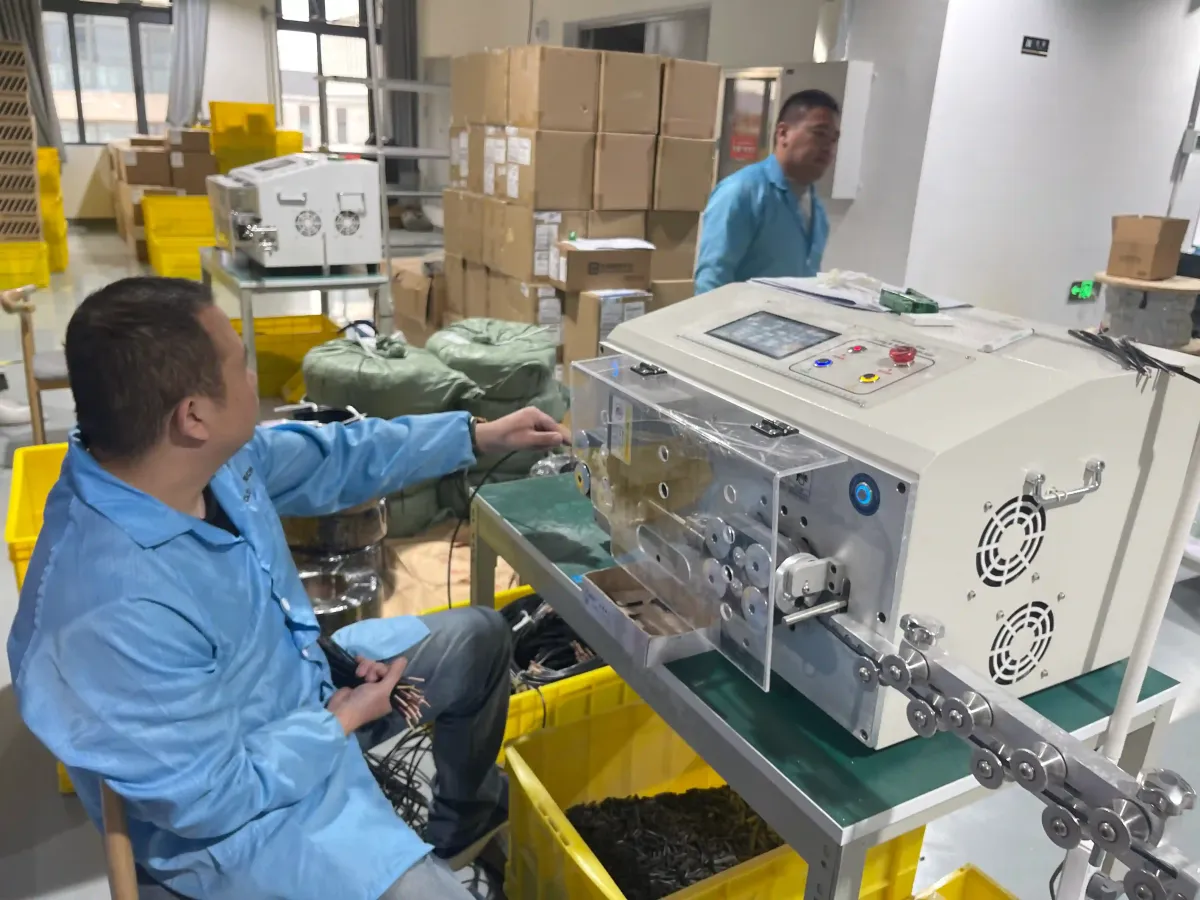

La Tabla AWG Solo Sirve si También Revisa Corriente, Longitud y Terminal
Una tabla AWG convierte calibres a diámetro, sección en mm² y resistencia, pero no decide por sí sola qué cable debe usar un arnés eléctrico. El mismo 18 AWG puede funcionar bien en una señal de 0.5 A dentro de un gabinete y fallar en una alimentación de 6 A con varios metros de recorrido. En ensambles reales, el calibre se valida junto con corriente, caída de voltaje, temperatura, tipo de conductor, aislamiento, terminal, crimpado y prueba final.
El sistema American Wire Gauge usa números inversos: mientras menor es el número AWG, mayor es el conductor. Esa regla parece simple, pero genera errores cuando compras convierte AWG a mm² sin revisar tolerancias de fabricación, diámetro de aislamiento o compatibilidad con el barril del terminal. En un arnés eléctrico personalizado, elegir el calibre correcto es una decisión de sistema, no una conversión aislada.
Si una especificación dice solo “18 AWG”, todavía faltan datos críticos: corriente, longitud, temperatura, clase de aislamiento y terminal aprobado. En producción, esos cinco datos cambian crimpado, prueba y vida útil del arnés.
Tabla AWG de Referencia para Arnés y Cable Assembly
La tabla AWG siguiente resume calibres comunes en wire harness y cable assembly, con valores aproximados para cobre desnudo. El diámetro no incluye aislamiento, y la corriente típica es solo una referencia conservadora para arneses de baja tensión; la ampacidad final depende de temperatura, agrupamiento, aislamiento, instalación y norma aplicable. Para diseños regulados, compare la sección con estándares métricos como IEC 60228 y con los requisitos eléctricos del producto final.
| AWG | Diámetro conductor aprox. | Sección aprox. | Resistencia cobre aprox. | Uso típico en arnés |
|---|---|---|---|---|
| 24 AWG | 0.51 mm | 0.205 mm² | 84.2 ohm/km | Señal, sensores, baja corriente |
| 22 AWG | 0.64 mm | 0.326 mm² | 53.1 ohm/km | Control, comunicación, pigtails ligeros |
| 20 AWG | 0.81 mm | 0.518 mm² | 33.3 ohm/km | Actuadores pequeños, iluminación baja |
| 18 AWG | 1.02 mm | 0.823 mm² | 21.0 ohm/km | Alimentación ligera, sensores robustos |
| 16 AWG | 1.29 mm | 1.31 mm² | 13.2 ohm/km | Motores pequeños, carga moderada |
| 14 AWG | 1.63 mm | 2.08 mm² | 8.29 ohm/km | Potencia media, arnés automotriz |
| 12 AWG | 2.05 mm | 3.31 mm² | 5.21 ohm/km | Batería ligera, alimentación principal |
| 10 AWG | 2.59 mm | 5.26 mm² | 3.28 ohm/km | Alta corriente, cables de potencia |
| 8 AWG | 3.26 mm | 8.37 mm² | 2.06 ohm/km | Batería, inversores, cargas altas |
| 6 AWG | 4.11 mm | 13.3 mm² | 1.30 ohm/km | HV, distribución, tramos cortos de potencia |
En producción, esta tabla debe tratarse como punto de partida. Un cable 20 AWG de alta flexión puede tener un diámetro exterior mayor que otro 20 AWG estándar por el número de filamentos y el espesor del aislamiento. Esa diferencia afecta rutas, sellos, prensaestopas, termoencogible y selección de terminal.
Cómo Usar una Tabla AWG sin Sobredimensionar el Arnés
El primer paso es calcular corriente real por circuito, no copiar el calibre de un diseño anterior. Después revise longitud total de ida y vuelta, caída de voltaje aceptable, temperatura ambiente, número de conductores agrupados y ciclo de trabajo. Un actuador que consume 4 A durante 2 segundos no exige el mismo margen térmico que una carga continua de 4 A durante 8 horas.
El segundo paso es revisar la caída de voltaje. En sistemas de 12 V o 24 V, una caída de 0.5 V puede cambiar velocidad de motor, lectura de sensor o margen de arranque. La resistencia por kilómetro de la tabla permite estimar el problema antes de fabricar el primer prototipo. Si el recorrido crece, el calibre debe bajar numéricamente o la arquitectura debe cambiar para acercar la alimentación a la carga.
El tercer paso es validar el conductor con el terminal. En crimpado de precisión, el barril no se selecciona solo por AWG nominal; se valida contra diámetro real del conductor, diámetro del aislamiento, altura de crimpado, fuerza de extracción y ventana del aplicador. Un conductor demasiado pequeño dentro de un barril grande puede pasar continuidad y fallar en vibración.
En arneses de baja tensión, la caída de voltaje suele aparecer antes que el límite térmico. Si un circuito de 24 V pierde 1.2 V en el cableado, el problema no está en la tabla AWG; está en haber ignorado longitud y retorno.
AWG a mm²: Conversión Práctica para Compras Internacionales
La conversión AWG a mm² no siempre coincide con el tamaño métrico comercial más cercano. Por ejemplo, 18 AWG equivale a cerca de 0.823 mm², pero muchos proveedores métricos ofrecen 0.75 mm² o 1.0 mm². Elegir 0.75 mm² puede ser aceptable para una señal o carga ligera, pero no debe hacerse sin revisar corriente, caída de voltaje, temperatura y terminal.
La diferencia también afecta documentación. Si el drawing pide 18 AWG y la BOM compra 0.75 mm², calidad necesita una nota de equivalencia aprobada. Sin esa nota, el inspector puede rechazar material correcto o aceptar material incorrecto. En programas con trazabilidad, el drawing debe indicar calibre, sección alternativa permitida, material del conductor, aislamiento, color, temperatura y norma de cable.
Para proyectos exportados a México, Estados Unidos, Europa o Asia, recomendamos definir ambas referencias: AWG y mm². Esa práctica reduce errores de sourcing y evita discusiones tardías con proveedores que trabajan con catálogos distintos. También facilita comparar cables discretos con conductores definidos bajo IEC 60228, donde la sección nominal y la resistencia máxima tienen un papel central.
Corriente, Temperatura y Agrupamiento: Por Qué la Ampacidad Cambia
La ampacidad de un cable cambia con aislamiento, temperatura ambiente, método de instalación y cantidad de conductores cargados dentro del mismo haz. Un valor publicado para cable individual al aire libre no debe copiarse a un arnés compacto con cinta, tubo corrugado o funda trenzada. El calor se acumula cuando varios circuitos conducen corriente al mismo tiempo.
El National Electrical Code trata la ampacidad como una condición de instalación, no como una propiedad fija del cobre. En arneses industriales y automotrices ocurre algo similar: el conductor puede soportar más corriente en un tramo ventilado que dentro de una rama cerrada cerca de motor, batería o inversor. Por eso los valores de tabla deben ajustarse con margen térmico real.
El aislamiento define otro límite. PVC, XLPE, silicona, ETFE y PTFE no tienen el mismo rango térmico, radio de curvatura ni resistencia química. En un arnés de alto voltaje o en un cable para ambiente caliente, la sección eléctrica puede estar bien, pero el aislamiento equivocado puede endurecerse, agrietarse o perder margen dieléctrico. La selección correcta integra conductor y cubierta.
El Calibre Correcto También Debe Pasar Crimpado y Prueba
Un cable bien calculado eléctricamente todavía puede fallar si el terminal no lo comprime dentro de una ventana estable. En terminales open-barrel, el crimp debe formar una unión mecánica y eléctrica repetible sin cortar filamentos, atrapar aislamiento dentro del barril conductor o dejar alambre expuesto de más. La inspección visual ayuda, pero no reemplaza medición de altura y fuerza de extracción.
En WIRINGO validamos el calibre junto con aplicador, terminal, sello, longitud de pelado y plan de pruebas eléctricas. Para lotes nuevos, una first article inspection debe confirmar diámetro real, crimp height, pull test, continuidad, resistencia de aislamiento cuando aplique y compatibilidad mecánica con el conector. Ese control evita que una conversión AWG correcta genere una pieza incorrecta en piso.
El riesgo aumenta con conductores finos. En 24 AWG, 26 AWG o menores, pocos filamentos dañados representan un porcentaje alto de la sección total. En calibres grandes, el problema suele moverse a la compactación del barril, radio de curvatura, strain relief y manejo físico durante ensamble. Cada extremo de la tabla AWG exige controles diferentes.
Un cambio de 18 AWG a 0.75 mm² puede parecer menor en compras, pero en piso cambia altura de crimpado, fuerza de extracción y diámetro de sello. Si no se revalida, el ahorro queda oculto hasta la primera falla intermitente.
Errores Comunes al Elegir Calibre AWG
El error más común es usar una tabla de amperaje sin revisar longitud. Un cable corto puede trabajar correctamente con un calibre menor, mientras un tramo largo necesita más sección por caída de voltaje. En sensores analógicos, esa caída puede distorsionar lectura; en motores, puede reducir par de arranque.
El segundo error es olvidar el retorno. La longitud eléctrica del circuito incluye ida y vuelta, no solo el tramo positivo. Si el diseño comparte tierra o retorno por chasis, el análisis debe documentar esa ruta con la misma seriedad que el conductor principal. Un retorno débil genera ruido, calentamiento y diagnósticos falsos.
El tercer error es sustituir AWG por mm² sin aprobar terminal. Una equivalencia cercana en sección no garantiza el mismo diámetro exterior, compactación o sellado. Este punto importa en arneses impermeables, conectores sellados y cables con termoencogible adhesivo, donde el diámetro final define la estanqueidad.
El cuarto error es mezclar conductor sólido y multifilar por disponibilidad. Para arneses con vibración, puertas, robots o mantenimiento, el conductor multifilar suele ser la opción correcta porque soporta mejor flexión. Si el proyecto requiere movimiento repetido, revise también nuestro análisis de cable trenzado vs sólido.
Qué Debe Pedir una RFQ para Evitar Ambigüedad de Calibre
Una RFQ sólida debe pedir calibre AWG, sección métrica aceptable, material del conductor, número o clase de filamentos, aislamiento, temperatura, color, norma del cable, fabricante preferido y terminal compatible. También debe incluir corriente por circuito, longitud, ciclo de trabajo, temperatura ambiente y condiciones de instalación. Con esos datos, el proveedor puede proponer un conductor fabricable sin adivinar.
Para ensambles de cable personalizados, conviene pedir muestras o datasheets de cable cuando el diámetro exterior sea crítico. El OD afecta pasamuros, sellos, strain relief, abrazaderas, funda trenzada y empaque. Si el cable entra en un conector moldeado, el diámetro también impacta el diseño de sobremoldeo.
El comprador debería pedir evidencia de validación: resultados de pull test, continuidad, hipot si aplica, inspección dimensional y criterio de aceptación. Esa evidencia convierte la tabla AWG en un proceso controlado. Sin validación, el calibre queda correcto en papel y vulnerable en producción.
FAQ
Q: ¿Qué significa AWG en cables eléctricos?
AWG significa American Wire Gauge, un sistema de calibre donde un número menor indica un conductor más grande. Por ejemplo, 12 AWG tiene cerca de 3.31 mm², mientras 22 AWG tiene cerca de 0.326 mm².
Q: ¿18 AWG equivale a 0.75 mm²?
18 AWG equivale aproximadamente a 0.823 mm², por lo que 0.75 mm² es cercano pero no idéntico. Antes de sustituirlo, valide corriente, caída de voltaje, temperatura, terminal y fuerza de extracción.
Q: ¿Qué calibre AWG soporta 10 amperios?
No existe una respuesta universal porque depende de aislamiento, longitud, temperatura y agrupamiento. En muchos arneses de baja tensión, 16 AWG o 14 AWG se evalúan para cargas cercanas a 10 A, pero el diseño debe confirmar caída de voltaje y temperatura.
Q: ¿La tabla AWG incluye el aislamiento del cable?
No. La tabla AWG describe el conductor metálico, no el diámetro exterior con aislamiento. Dos cables 18 AWG pueden tener OD diferente por PVC, XLPE, silicona, ETFE o por el número de filamentos.
Q: ¿Puedo elegir cable solo por amperaje?
No. Además del amperaje, revise longitud de ida y vuelta, caída de voltaje permitida, temperatura ambiente, flexión, vibración, terminal y prueba final. En 24 V, una caída de 1 V ya puede afectar cargas sensibles.
Q: ¿Qué información necesita WIRINGO para seleccionar AWG?
Necesitamos corriente por circuito, voltaje, longitud, temperatura, ambiente, movimiento, conectores, terminales, norma requerida y volumen anual. Con esos datos podemos validar calibre, crimpado y prueba antes de producción.
Valide el Calibre antes de Liberar Producción
Una tabla AWG ayuda a empezar, pero un arnés confiable exige validación eléctrica, mecánica y de proceso. En WIRINGO revisamos calibre, caída de voltaje, terminales, crimpado, sellado y pruebas para convertir su especificación en un ensamble fabricable. Si necesita definir o auditar el calibre de su próximo arnés, solicite una revisión técnica con nuestro equipo.
