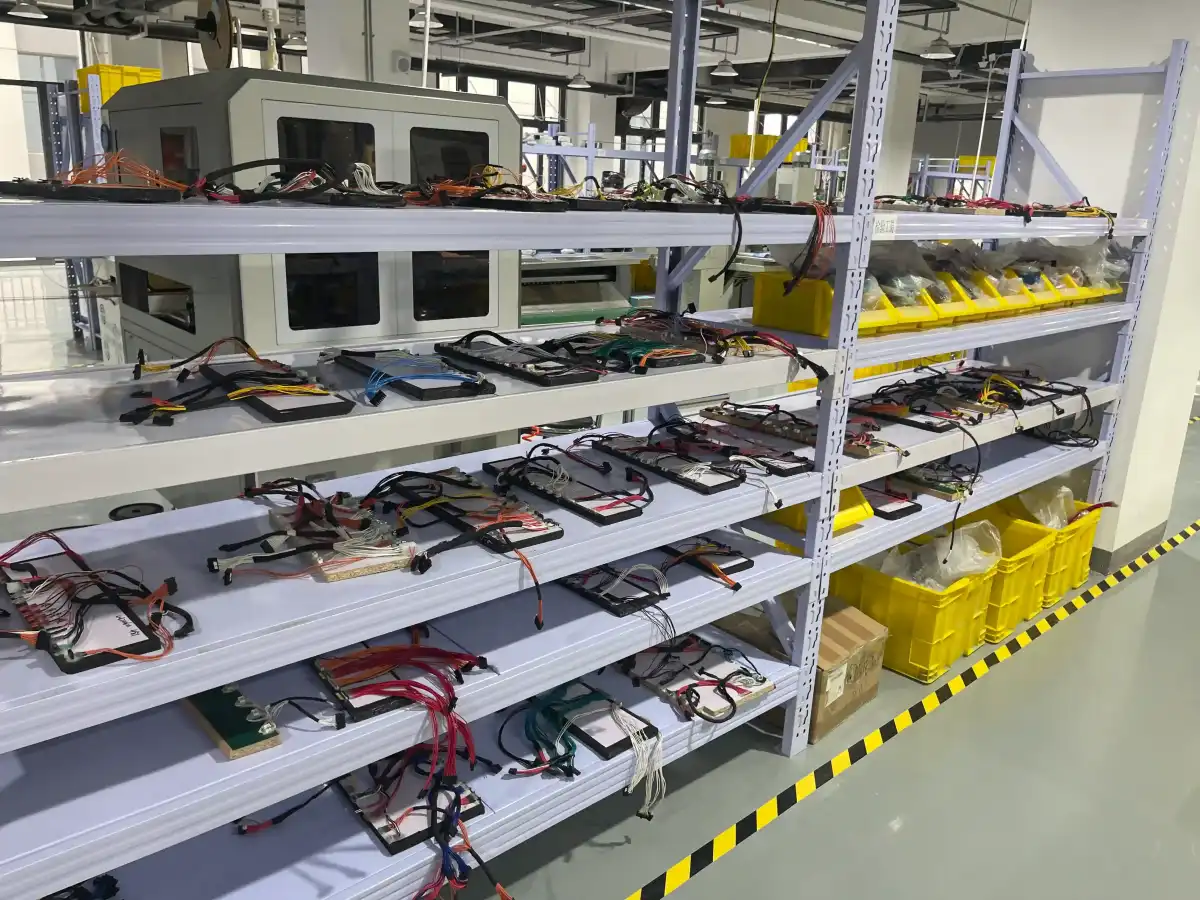

El tablero decide si el arnés se repite o se interpreta
Un tablero de ensamble para arneses convierte un plano en una secuencia física: dónde inicia cada rama, qué conector queda orientado hacia arriba, cuánto slack se permite, dónde se coloca cinta, qué punto se mide y qué error debe ser imposible por diseño. Si el tablero deja espacio para interpretación, cada operador fabrica una versión ligeramente distinta del mismo arnés.
Esta guía está escrita para ingenieros de producto, manufactura, calidad y compras que ya tienen un plano preliminar y están cerca de pedir prototipo, primera pieza o lote piloto. El objetivo es definir un fixture que controle longitud, orientación, protección, trazabilidad y prueba sin convertir una pieza de baja mezcla en un herramental caro sin retorno.
En WIRINGO conectamos el tablero con arneses personalizados, wire harness board, crimpado de precisión, pruebas eléctricas y la documentación de First Article Inspection. Como referencias públicas, use IPC para contexto de IPC/WHMA-A-620, UL para UL 758, ISO 9001 y IATF 16949.
Un fixture correcto no solo sostiene cables. Debe obligar al operador a ver polaridad, orientación y longitud crítica antes de que el error llegue a prueba final.
Cuándo un arnés necesita tablero dedicado
No todos los ensambles necesitan un tablero rígido. Un cable simple de dos extremos puede fabricarse con instrucción, medidor de longitud y prueba final. Un arnés con tres o más ramas, conectores parecidos, clips, sleeves, etiquetas, rutas cruzadas o longitud funcional estrecha ya necesita control visual y mecánico. El tablero reduce variación cuando el producto depende de geometría, no solo de continuidad eléctrica.
La señal más clara aparece durante prototipo. Si el operador necesita preguntar dónde va una rama, si dos conectores pueden intercambiarse, si la cinta tapa una etiqueta o si la longitud se mide desde puntos distintos, el tablero debe resolver esas dudas. En programas automotrices o equipos industriales repetitivos, ese trabajo temprano evita cambios tardíos en APQP, PPAP o validación de cliente.
También conviene usar tablero cuando compras compara proveedores. Sin fixture definido, una cotización puede asumir plantilla impresa, otra puede incluir pines mecanizados y otra puede trabajar sobre mesa con fotos. Las tres opciones pueden parecer equivalentes en precio por pieza, pero entregan riesgos distintos en retrabajo, inspección y repetibilidad.
Escenario de fábrica: 860 arneses con dos conectores invertibles
En un lote piloto de 860 arneses para un módulo de control industrial, el plano tenía dos conectores de 12 vías con carcasas iguales y llaves diferentes. La muestra eléctrica pasaba continuidad, pero en montaje el cliente detectó que 7 de las primeras 120 piezas tenían los conectores orientados 180 grados respecto al bracket. El error no era de cableado; era de orientación física.
Rehicimos el tablero con tres cambios concretos: nidos mecanizados que solo aceptaban el conector en una orientación, pines de ruta con separación de 18 mm para mantener radio mínimo y una marca roja en la zona donde no podía entrar cinta. La primera pieza revisada midió longitud de rama, orientación de latch, posición de etiqueta y continuidad. Después de ese cambio, las siguientes 740 piezas salieron sin inversión de conector y la inspección visual bajó de 95 a 52 segundos por pieza.
Ese resultado no se debe vender como estadística universal. Es una experiencia de piso con un tipo de arnés, un volumen y un defecto definido. La lección sí se repite: cuando el tablero elimina la decisión ambigua, la calidad deja de depender de memoria o capacitación verbal.
Datos que debe entregar ingeniería antes de fabricar el fixture
El tablero no corrige un plano incompleto. Antes de pedirlo, cierre número de parte, revisión, vista funcional, longitudes, tolerancias, conectores, orientación de latch o keyway, puntos de fijación, etiquetas, protección mecánica, ramales libres, zonas de flexión y método de prueba. Si se usa cable assembly drawing, el dibujo debe separar dimensión de corte, dimensión terminada y dimensión instalada.
Las tolerancias deben responder al montaje real. Una rama que entra a un gabinete con holgura puede aceptar ±5 mm. Una rama que llega a un sensor sellado cerca de una carcasa puede necesitar ±2 mm. En un arnés impermeable, la zona de gland, bota o overmolding exige más control porque una tensión pequeña puede abrir una ruta de humedad.
Calidad debe definir qué se valida en primera pieza y qué queda como control de rutina. Para arneses críticos, incluya fotos del tablero cargado, medición de puntos funcionales, revisión de ruta, verificación de terminales, pull force por muestra si aplica y prueba eléctrica al 100 %. Esta disciplina se cruza con altura de crimpado y pull force y con calidad bajo IPC/WHMA-A-620.
Componentes del tablero y función real
Un buen tablero combina base, impresión o overlay, pines de ruta, nidos de conector, clamps, topes, referencias dimensionales, zonas de etiqueta y puntos de liberación. Cada elemento debe tener una razón. Si un pin solo decora la ruta pero no controla una dimensión, molesta al operador y agrega tiempo. Si falta un nido en un conector crítico, el tablero deja abierta la falla más cara.
| Elemento del fixture | Qué controla | Decisión de diseño | Riesgo si se omite |
|---|---|---|---|
| Pines de ruta | Longitud, radio y separación de ramas | Diámetro y altura según cable y protección | Slack variable o tensión al instalar |
| Nidos de conector | Orientación, latch y keyway | Diseño que impida giro de 180 grados | Conector correcto en posición incorrecta |
| Clamps temporales | Orden de ensamble y estabilidad | Fuerza suficiente sin marcar aislamiento | Ramas se mueven durante cinta o sleeve |
| Topes dimensionales | Puntos funcionales de medición | Referencias visibles y repetibles | Operadores miden desde puntos distintos |
| Zonas de etiqueta | Trazabilidad y lectura en instalación | Ventana libre de cinta, clamp y overmolding | Etiqueta oculta después del montaje |
| Marcado de revisión | Control documental | Revisión del tablero ligada a revisión del plano | Producción con fixture obsoleto |
La tabla ayuda a revisar el fixture antes de comprarlo. Si el proveedor propone reducir costo quitando nidos, topes o marcados, pregunte qué defecto queda sin prevención. El ahorro de un tablero barato desaparece rápido cuando un lote requiere reinspección al 100 %.
Poka-yoke útil: errores que el tablero debe bloquear
El mejor poka-yoke es físico. Un conector debe entrar en una sola orientación. Un clip debe tener una ventana que muestre si está ausente. Una rama corta no debe alcanzar el nido equivocado. Un sleeve no debe poder colocarse sobre una etiqueta crítica. Estas restricciones reducen dependencia de instrucciones largas y hacen que el defecto aparezca antes de cerrar el arnés.
Para conectores parecidos, use geometría, color y texto. La geometría evita el error; el color acelera lectura; el texto ayuda en auditoría. En arneses con conectores Molex, JST, TE o Anderson mezclados, el tablero debe separar físicamente familias, cavidades y posiciones de latch. Esta lógica se conecta con la guía de integración multiconector.
En rutas con blindaje, el poka-yoke debe proteger la preparación. Si el drain wire, foil o malla queda demasiado abierto, el ensamble puede pasar continuidad y fallar por ruido. Para cable assembly blindado, marque la longitud máxima de apertura, el punto de terminación y la zona donde no se permite torsión excesiva.
Cuando un tablero permite dos rutas físicamente posibles, no tiene poka-yoke; tiene una sugerencia. En producción de 500 piezas, una sugerencia se convierte en retrabajo.
Cómo encajan IPC-A-620, UL 758, ISO 9001 e IATF 16949
IPC/WHMA-A-620 sirve como criterio de aceptación para cable y wire harness assemblies. No diseña el tablero por usted, pero ayuda a definir workmanship, preparación, terminación, fijación, daño permitido y clase de aceptación. Si el proyecto requiere Clase 2 o Clase 3, el fixture debe facilitar esa inspección en lugar de ocultar zonas críticas bajo clamps o cinta.
UL 758 entra por la selección de cable AWM, temperatura, voltaje y construcción. El tablero debe respetar radio de doblez y evitar clamps que marquen jacket o deformen aislamiento. Si el arnés usa material con cubierta suave, la presión de sujeción debe validarse en muestra real, no en cable sustituto.
ISO 9001 e IATF 16949 refuerzan control de cambios, trazabilidad, registros y reacción ante no conformidad. En práctica, eso significa que el tablero debe tener identificación de revisión, estado de calibración o verificación si controla dimensión, instrucción asociada y evidencia de primera pieza. Para automoción, vincule el fixture con APQP, PPAP, plan de control y características especiales.
Validación de primera pieza antes de liberar producción
La primera pieza debe probar el tablero tanto como el arnés. Cargue materiales reales, operadores reales y secuencia real. Mida longitudes funcionales, revise orientación de conectores, confirme ruta de ramas, verifique que las etiquetas queden visibles y ejecute continuidad, aislamiento o Hi-Pot según riesgo. Si el tablero requiere que el operador retire el arnés con fuerza excesiva, ajuste pines o clamps antes de fabricar lote.
Un método práctico es dividir la validación en cuatro capas. La primera confirma geometría del tablero contra el plano. La segunda confirma ensamble físico con materiales reales. La tercera confirma prueba eléctrica y mecánica. La cuarta confirma empaque, identificación y trazabilidad. Cuando esas capas se mezclan, se libera producción con preguntas sin cerrar.
Para lotes piloto, recomendamos registrar defectos por estación durante las primeras 50 a 100 piezas. Si aparecen repeticiones en la misma rama, no culpe al operador de inmediato. Revise si el tablero guía mal, si el overlay está confuso, si el nido permite giro o si el material cambia el radio de doblez. La corrección más barata suele estar en el fixture o en la secuencia.
Control de cambios del tablero
Un tablero obsoleto fabrica arneses obsoletos aunque el sistema ERP tenga la revisión correcta. Por eso la revisión del fixture debe estar ligada al plano, a la instrucción de trabajo y al registro de primera pieza. Si cambia una longitud de rama por 10 mm, si se mueve una etiqueta o si se reemplaza un conector, el tablero necesita evaluación formal.
No todo cambio exige fabricar un tablero nuevo. A veces basta mover un pin, reemplazar un nido o actualizar overlay. Pero cada modificación debe quedar registrada con fecha, responsable, razón y evidencia de verificación. En programas de alta mezcla, conviene usar módulos intercambiables para conectores y topes; reducen costo sin perder control.
También controle desgaste. Pines flojos, clamps marcados, overlays rayados y nidos con juego crean deriva lenta. Defina revisión por calendario o número de ciclos. Si el tablero controla una dimensión crítica, use verificación periódica con fixture maestro, regla calibrada o plantilla de referencia.
Preguntas que compras debe hacer al proveedor
Compras no necesita diseñar el tablero, pero sí debe exigir evidencia. Pida fotos del fixture, lista de controles, criterio de primera pieza, tiempo de ciclo estimado, método de prueba, plan de cambios y tratamiento para conectores similares. Si el proveedor solo responde con precio por pieza, falta información para comparar riesgo.
También pregunte quién paga cambios de fixture después de la muestra. Si el plano del cliente cambia, el ajuste suele pertenecer al cliente. Si el proveedor fabricó un tablero que no cumple el plano entregado, el ajuste debe quedar en su responsabilidad. Esta frontera evita discusiones cuando el proyecto entra a producción.
Para prototipos, un tablero temporal puede ser suficiente. Para producción repetitiva, el tablero debe soportar operadores, turnos, limpieza, desgaste y auditoría. En prototipos de arnés, la meta es aprender rápido; en serie, la meta es repetir sin interpretación.
Errores comunes al especificar fixtures
El primer error es copiar el plano a tamaño real y llamarlo tablero. Un overlay impreso ayuda, pero no impide inversión, mala ruta o longitud incorrecta. El segundo error es colocar demasiados pines; el operador pierde tiempo rodeando obstáculos que no controlan nada. El tercero es olvidar la extracción: un arnés que entra fácil y sale difícil termina dañado al final del proceso.
Otro error frecuente es validar con materiales equivalentes. Un cable PVC de diámetro parecido no se comporta igual que un TPE flexible, un cable blindado o una cubierta PUR. Tampoco sirve validar con conectores sin sello si producción usará sellos traseros. El tablero debe probarse con la construcción real de cable, terminal, conector, sleeve y etiqueta.
En primera pieza pedimos ver el arnés sobre el tablero, fuera del tablero y dentro del empaque. Muchos defectos aparecen al retirar, doblar o preparar el kit, no durante la ruta inicial.
Checklist para aprobar un tablero de ensamble
- Revisión: tablero, plano, BOM e instrucción de trabajo comparten la misma revisión liberada.
- Orientación: cada conector crítico tiene nido o referencia que muestra latch, keyway y lado visible.
- Dimensión: las longitudes funcionales se miden desde puntos definidos, no desde estimación visual.
- Ruta: pines y clamps controlan radio de doblez sin marcar aislamiento ni forzar blindaje.
- Identificación: etiquetas, sleeves y códigos de lote quedan visibles después de cinta, protección y empaque.
- Prueba: continuidad, aislamiento, Hi-Pot o prueba funcional se conectan con serial, lote o reporte.
- Cambio: existe proceso para modificar nidos, pines u overlay cuando cambie el plano.
Preguntas frecuentes sobre tableros de ensamble para arneses
Q: ¿Cuántas piezas justifican un tablero dedicado?
No hay un número único. Si un defecto cuesta retrabajo alto, un tablero puede justificarse desde 50 piezas. Para geometrías repetitivas de 200 a 500 piezas, casi siempre conviene al menos un fixture temporal validado.
Q: ¿Qué tolerancia debe controlar el tablero?
Controle la dimensión funcional del montaje. En ramas críticas puede ser ±2 mm; en rutas con holgura puede ser ±5 mm o más. La tolerancia debe aparecer en plano y primera pieza.
Q: ¿IPC/WHMA-A-620 exige un tipo de tablero específico?
No exige un diseño único de fixture. IPC/WHMA-A-620 define criterios de aceptación y workmanship; el tablero debe facilitar cumplir la clase aplicable y el dibujo del cliente.
Q: ¿Cómo se valida un nido de conector poka-yoke?
Intente insertar el conector en orientación incorrecta durante primera pieza. Si entra o queda estable, el nido no bloquea el error. Documente la prueba con foto y revisión del tablero.
Q: ¿UL 758 cambia el diseño del fixture?
UL 758 afecta la selección del cable AWM y sus ratings. El fixture debe respetar esa construcción: radio de doblez, temperatura de proceso y presión de clamp compatible con el jacket real.
Q: ¿Cada arnés necesita prueba eléctrica al 100 % después del tablero?
Para producción OEM, continuidad al 100 % es una práctica común. Hi-Pot, resistencia de aislamiento o prueba funcional dependen de voltaje, ambiente y criticidad definidos por el proyecto.
Cierre: diseñe el fixture antes de negociar solo precio por pieza
Un tablero bien diseñado hace visible la intención del plano, reduce errores repetitivos y permite que calidad audite con datos. Antes de liberar un lote, revise orientación, longitud, ruta, etiquetas, prueba y control de cambios como un sistema único.
