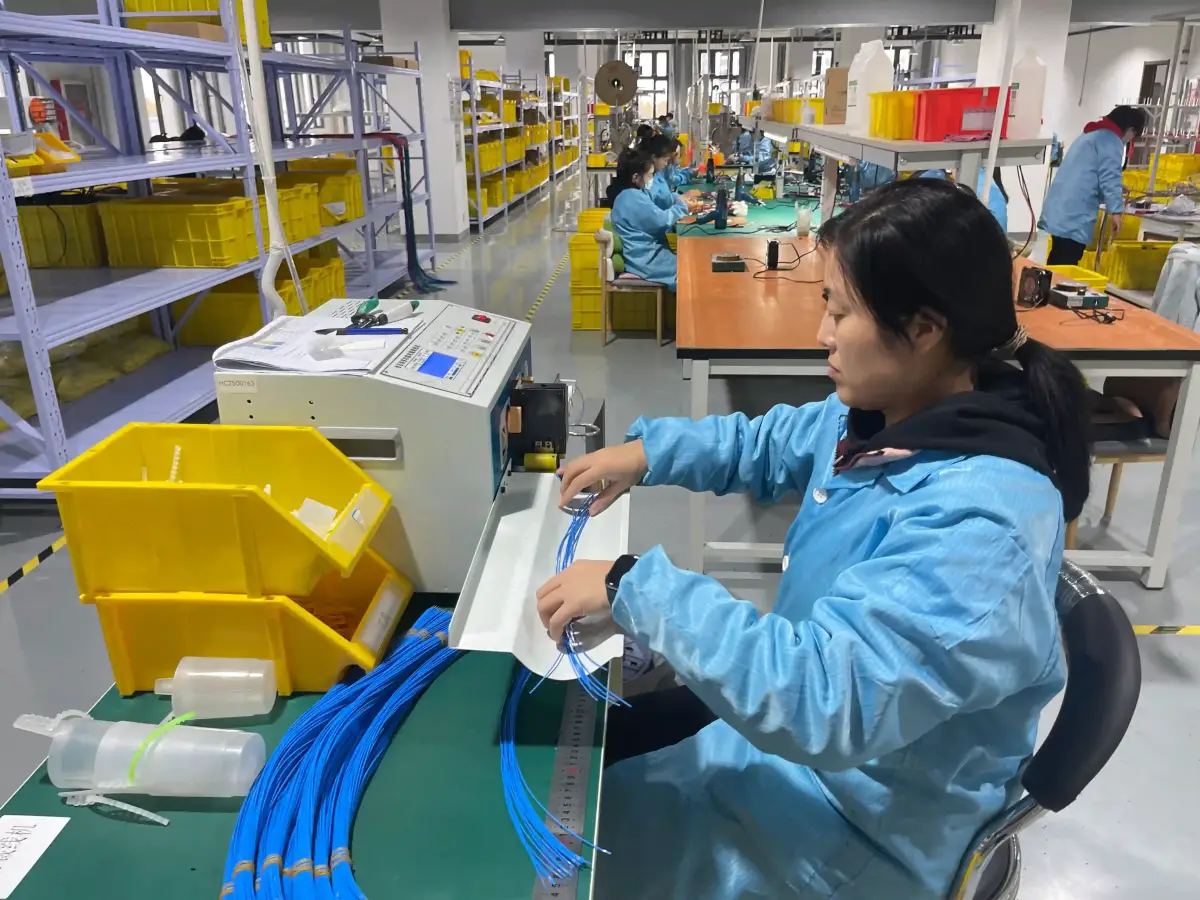

El corte y pelado decide la calidad antes del crimpado
En un arnés eléctrico, muchas fallas se atribuyen al terminal, al conector o al operador de crimpado. Pero el problema puede empezar una estación antes: un cable cortado fuera de tolerancia, un aislamiento mordido, una hebra rota, una longitud de pelado variable o una cubierta deformada. Cuando eso ocurre, el crimpado intenta compensar un material que ya llegó mal preparado.
El corte y pelado de cables debe tratarse como una operación crítica de manufactura, no como una tarea simple de preparación. En WIRINGO lo conectamos con nuestras capacidades de crimpado de precisión, pruebas eléctricas al 100 %, arneses personalizados y la guía de cable assembly drawing. Como referencias públicas de contexto, puede revisar wire stripper, electrical crimp y statistical process control.
Si la longitud de pelado cambia 0.5 mm entre piezas, el aplicador de crimpado ya no trabaja sobre la misma condición. En arneses de alto volumen, esa variación se convierte en scrap antes de verse como falla eléctrica.
Datos que el plano debe fijar antes de cortar
Un plano ejecutable debe separar longitud total, longitud de ramales, tolerancia, calibre, tipo de conductor, aislamiento, color, marcado, extremo A, extremo B y longitud de pelado para cada terminación. Si un cable lleva tubo termoencogible, sello, ferrule, terminal abierto, contacto cerrado o conector sobremoldeado, la longitud final debe considerar el proceso completo. Medir antes de encoger, crimpar o moldear puede producir una pieza que parece correcta en prearmado y falla al final.
Para compras, también es importante definir si la tolerancia aplica al cable antes de terminación o a la dimensión terminada entre puntos funcionales. En un arnés corto de sensor, una diferencia de 3 mm puede forzar el conector. En un mazo largo de gabinete, la misma diferencia puede no importar. La tolerancia correcta depende de función, ruta, fijación y montaje real, no solo de una regla genérica.
Cuando el proyecto está en transición de prototipo a producción, recomendamos cerrar una muestra de primera pieza antes de liberar lote. Esa disciplina se relaciona con nuestra guía de First Article Inspection para cable assembly. La primera pieza confirma que el plano, la máquina de corte, el dado de pelado, el terminal y la prueba final están alineados.
Variables críticas del proceso de corte y pelado
La máquina puede ser automática, semiautomática o manual, pero las variables críticas son similares. La cuchilla debe cortar sin aplastar el conductor. La profundidad de pelado debe retirar aislamiento sin marcar cobre. La presión de arrastre debe mover el cable sin estirar filamentos. El enderezado debe evitar memoria excesiva, especialmente en cables delgados o multiconductor. Y el operador debe controlar cambio de lote, desgaste de cuchilla y acumulación de residuos.
El material del aislamiento cambia la ventana de proceso. PVC, XLPE, FEP, TPE, TPU, silicona y cubiertas especiales no se pelan igual. Un ajuste que funciona con PVC puede cortar hebras en silicona flexible o dejar rebaba en una cubierta más dura. En cables blindados o multiconductor, el riesgo aumenta porque una cuchilla puede dañar una malla, foil, drain wire o aislamiento interno sin que el defecto sea evidente a simple vista.
| Variable | Control recomendado | Riesgo si se ignora | Frecuencia práctica |
|---|---|---|---|
| Longitud de corte | Medición contra plano y fixture | Ramal tenso, exceso de bucle o montaje imposible | Primera pieza y muestreo por lote |
| Longitud de pelado | Calibre visual o regla con tope | Conductor expuesto o barril sin cobre suficiente | Inicio, cambio de bobina y cada ajuste |
| Daño de hebras | Inspección con aumento cuando aplique | Menor sección efectiva y baja fuerza de retención | Muestreo por turno y ante cambio de cuchilla |
| Marca en aislamiento | Revisión alrededor de 360 grados | Grietas, fuga de humedad o falla de aislamiento | Primera pieza y auditoría de proceso |
| Desgaste de cuchilla | Registro de vida útil y limpieza | Cortes inclinados, rebaba o pelado incompleto | Por contador de ciclos o condición |
| Mezcla de cables | Etiqueta de lote, color y calibre verificados | AWG incorrecto o material incompatible | Recepción, kitting y cambio de orden |
Defectos comunes que sobreviven hasta la prueba final
La continuidad eléctrica no detecta todos los defectos de preparación. Un cable con una hebra cortada puede seguir conduciendo. Un aislamiento marcado puede pasar continuidad y fallar después de vibración, humedad o flexión. Un pelado demasiado largo puede no causar corto en la mesa, pero dejar cobre expuesto dentro de un conector compacto. Un pelado demasiado corto puede reducir el cobre bajo el barril y producir una unión débil aunque la terminal se vea cerrada.
Los defectos más peligrosos son los intermitentes. Una muesca leve en el conductor puede romperse después de 10,000 ciclos de flexión. Un cable estirado por rodillos agresivos puede cambiar la geometría del aislamiento y afectar sellos. Una cubierta cortada cerca de un gland, M12 o sobremoldeo puede crear una ruta de ingreso de humedad. Por eso el control visual debe acompañarse con pruebas mecánicas y eléctricas según riesgo.
Una prueba de continuidad al 100 % no ve una hebra debilitada. Para cables que vibran o flexionan, la inspección de pelado y el pull force por muestra valen tanto como la prueba eléctrica.
Cómo impacta en altura de crimpado y pull force
El crimpado necesita una cantidad estable de cobre, una posición correcta de aislamiento y una preparación repetible. Si el conductor llega con hebras faltantes, la altura de crimpado puede medir bien y aun así tener menor capacidad mecánica. Si el pelado es corto, parte del aislamiento entra al barril de conductor. Si es largo, el barril de aislamiento no sujeta donde debe o queda cobre visible fuera de la ventana permitida.
Por eso el corte y pelado debe validarse junto con la altura de crimpado y pull force. En terminales abiertos, revise bellmouth, brush, conductor visible, posición de aislamiento y retención. En contactos cerrados, revise profundidad de inserción, ausencia de hebras dobladas y compatibilidad entre AWG y cavidad. Para lotes críticos, una muestra de pull force debe compararse contra el requisito del terminal, el criterio interno o la especificación del cliente.
En manufactura real, el problema aparece cuando corte, pelado y crimpado se controlan como estaciones separadas sin retroalimentación. Si el área de crimpado detecta variación de brush, debe poder detener la orden y revisar la preparación del cable. Si calidad detecta pull force bajo, debe investigar herramienta, terminal, conductor y pelado, no solo ajustar el aplicador.
Cables multiconductor, blindados y coaxiales
Los cables multiconductor y blindados requieren más disciplina. Al retirar jacket exterior, la cuchilla no debe marcar aislamiento interno. Al preparar una malla, el proceso debe conservar cobertura y longitud de terminación. Al manejar drain wire, se debe evitar que quede suelto o con ruta incierta. En cables coaxiales, cada capa cumple una función: conductor central, dieléctrico, blindaje y cubierta. Un corte pequeño en el dieléctrico puede afectar impedancia o estabilidad mecánica.
Para proyectos con comunicación, sensores o potencia compacta, recomendamos definir instrucciones visuales por extremo. Una tabla de pinout no basta cuando hay foil, malla, pares trenzados, tubo termoencogible, labels y conectores de distinta orientación. Esta lógica se conecta con nuestras soluciones de cable assembly blindado, ensamble coaxial y CAN bus cable assembly.
Plan de control para producción repetible
Un plan práctico empieza con recepción de material. Confirme calibre, color, construcción, diámetro exterior, marcado de bobina y revisión del plano. Después haga setup de máquina con una pieza de prueba, registre longitud de corte, longitud de pelado, condición de extremo y ausencia de daño. Durante producción, use muestreo por cantidad, por tiempo o por evento: cambio de bobina, cambio de operador, limpieza, ajuste, cuchilla nueva o pausa larga.
También conviene separar validación inicial y control de rutina. La validación inicial puede incluir medición dimensional completa, fotos de primera pieza, pull force, prueba de continuidad, resistencia de aislamiento o prueba funcional. El control de rutina puede enfocarse en dimensiones críticas y defectos visuales. Si el lote se usa en automoción, equipo médico o automatización industrial, el registro debe permitir rastrear lote de cable, máquina, operador, fecha y resultados.
En una línea estable, el objetivo no es inspeccionar defectos al final. Es detectar deriva cuando todavía hay 20 piezas sospechosas, no 2,000 piezas mezcladas en producción.
Qué pedir al proveedor en la RFQ
Una RFQ debe pedir más que precio por unidad. Incluya plano, tolerancias, volumen, revisión, lista de materiales, criterio de aceptación, clase de calidad esperada, pruebas, empaque y documentación. Para corte y pelado, indique longitud nominal, tolerancia permitida, longitud de strip por extremo, si se aceptan hebras cortadas, si se requiere inspección con aumento y qué evidencias debe entregar el proveedor.
Si el proveedor propone cambios, esos cambios deben documentarse. Puede ser un ajuste de longitud para compensar sobremoldeo, un cambio de terminal para mejorar retención o una recomendación de material más estable para pelado automático. Lo importante es que la producción no dependa de memoria oral. Cada ajuste que afecta forma, función o prueba debe quedar en plano, instrucción o reporte de primera pieza.
Preguntas frecuentes sobre corte y pelado de cables
Q: ¿Qué tolerancia de corte se usa en un arnés eléctrico?
No hay una tolerancia única. En ramales cortos puede requerirse ±1 mm o ±2 mm; en arneses largos puede aceptarse más si la ruta lo permite. La tolerancia debe definirse por función, punto de fijación y montaje final.
Q: ¿Cuántas hebras cortadas son aceptables antes del crimpado?
Para trabajos críticos, lo más seguro es especificar 0 hebras cortadas visibles. Algunos criterios permiten límites por calibre o clase, pero si el conductor pierde sección efectiva, el pull force y la vida a flexión se reducen.
Q: ¿Cada cable cortado debe medirse al 100 %?
No siempre. En producción estable se usa primera pieza y muestreo por lote, turno o evento. En piezas críticas, prototipos o cambios de setup, la medición puede hacerse al 100 % hasta confirmar capacidad del proceso.
Q: ¿Por qué falla el pull force si la altura de crimpado mide bien?
Porque la altura no confirma por sí sola que todas las hebras estén presentes. Un pelado agresivo puede cortar filamentos; una longitud corta puede meter aislamiento al barril; ambos casos reducen retención aunque la dimensión parezca correcta.
Q: ¿Qué prueba detecta aislamiento marcado durante el pelado?
La inspección visual con aumento es la primera defensa. En aplicaciones de mayor riesgo, resistencia de aislamiento o hi-pot ayudan a detectar daño eléctrico, pero no reemplazan revisar el aislamiento alrededor de 360 grados.
Q: ¿Cuándo conviene usar corte y pelado automático?
Conviene cuando hay volumen, repetibilidad y cable compatible con la máquina. Para lotes de 100, 1,000 o más piezas, reduce variación; para cables especiales o muy cortos, puede requerir fixtures, cuchillas específicas o proceso manual validado.
Cierre: prepare el cable como si fuera parte de la prueba final
Un arnés confiable empieza antes del conector. Si el corte y pelado están controlados, el crimpado, el sellado, la prueba eléctrica y el montaje final trabajan con una base estable. Si su proyecto necesita prototipo, revisión de plano o producción repetible, WIRINGO puede apoyar con corte, pelado, crimpado, inspección y validación completa. Contacte a nuestro equipo para revisar dibujo, tolerancias, volumen y plan de prueba.
